双光子聚合（TPP）微纳3D打印 —— 集成光子学与微光学器件制造
以 SIMSCOP TPL 双光子3D打印平台为核心，介绍从非线性聚合原理、TPL 系列选型到微透镜阵列、超构表面、微纳晶格等典型器件制造的完整应用方案。
1. 案例背景
集成光子学、微光学与超构表面等领域对三维微纳结构的制造提出了越来越高的要求：既要百纳米级的特征尺寸，又要真正三维的几何自由度，还要覆盖从单体器件到晶圆级阵列的制造规模。传统光刻依赖掩模、以二维工艺为主，难以直接制造三维曲面与悬空结构；而双光子聚合（Two-Photon Polymerization, TPP/2PP）无需掩模、可在光刻胶内部逐点直写真三维结构，已成为微纳制造的重要技术路线。
本案例以 SIMSCOP TPL 双光子3D打印显微镜平台为核心，给出一套从结构设计、工艺选型到典型微纳器件制造的完整应用方案。
2. 为什么选择双光子聚合
双光子吸收的概率与光强平方成正比（P ∝ I²），只有在飞秒激光焦点处光强极高的小区域内才会发生有效聚合；焦点之外光强远低于阈值，光刻胶几乎不发生反应。这一非线性阈值效应带来三个关键优势：
- 真三维直写：聚合反应被严格限制在焦点处，可在胶体内任意深度、任意轨迹写线，无需逐层堆叠掩模。
- 亚衍射分辨率：通过控制峰值光强略高于聚合阈值，固化体积可压缩至衍射光斑的约 1/20–1/50，从而实现 ≤100 nm 的特征尺寸。
- 低热损伤：飞秒脉冲占空比极低，平均功率仅毫瓦量级，热量来不及向周边扩散，可加工热敏感材料与生物样品。
3. 系统方案：TPL 系列三款机型
平台提供三款机型，覆盖从高精度二值化加工到高通量灰度并行加工的完整需求：
| 机型 | 加工模式 | 灰度调制 | 加工通量 | 典型定位 |
|---|---|---|---|---|
| TPL FAST | 单焦点振镜扫描（二值化） | 不支持 | 0.01–0.1 mm³/h | 高精度、高稳定性通用加工 |
| TPL Gray | 单焦点扫描 + AOM 灰度能量调制 | 支持（≥256 级） | 0.01–0.3 mm³/h | 平滑曲面与梯度折射率器件 |
| TPL MULTI GRAY | 多焦点全息并行 + 灰度调制 | 原生支持 | 0.1–1 mm³/h | 大面积阵列、晶圆级并行制造 |
三款机型共享相同的核心平台：780/800 nm 飞秒光纤激光器（脉宽 <120 fs，重复频率 80 MHz）、油浸 NA 1.4 物镜（60×/100× 可选）、振镜 + 压电 XYZ 扫描，以及支持 STL/OBJ/CAD 直接导入的智能控制软件。
4. 典型制造流程
- 结构建模：使用 CAD/STL 建模，或调用软件内置标准结构库（晶格、透镜、光栅等）。
- 切片与路径规划：软件自动完成三维切片、扫描路径规划与支撑策略设置。
- 参数标定：根据光刻胶类型标定激光功率、扫描速度与曝光剂量，确定聚合阈值窗口。
- 直写加工：飞秒激光聚焦于胶体内，按规划路径逐点或并行聚合固化。
- 显影：去除未聚合区域，得到自支撑三维结构。
- 检测与后处理：光学/SEM 检测特征尺寸与表面形貌，必要时进行镀膜等后处理。
5. 应用方向一：微光学器件

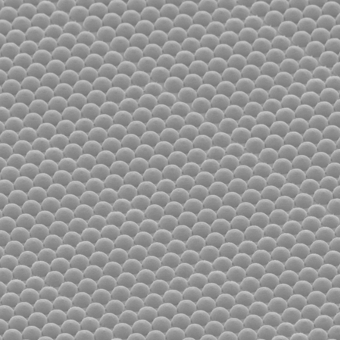

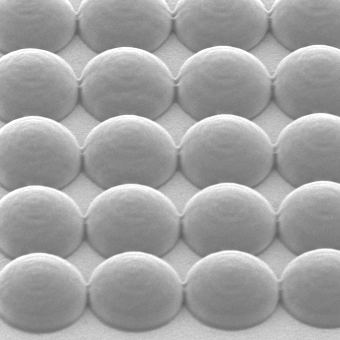

微透镜阵列（MLA）、衍射光学元件（DOE）与自由曲面微光学对表面粗糙度和面形精度要求极高。采用 TPL Gray 的灰度能量调制，可在扫描过程中逐点调节曝光剂量，使体素聚合度连续可控，从而形成平滑曲面与梯度折射率结构，表面粗糙度 Ra 可降至亚纳米级（<1 nm）。
6. 应用方向二：超构表面与纳米光子学

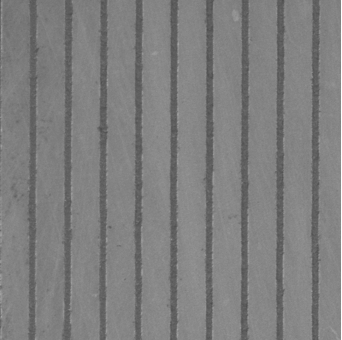

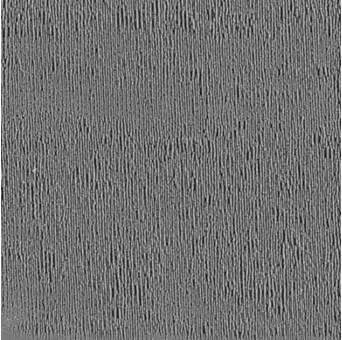

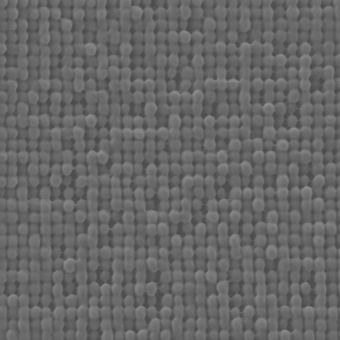

超构表面通过亚波长周期排布的微纳结构实现相位、振幅与偏振的定制调控，对特征尺寸与阵列一致性要求严苛。借助亚衍射阈值效应与高 NA 物镜，可实现 ≤100 nm 的亚波长特征；周期光栅与纳米线条的大面积阵列则可通过 TPL MULTI GRAY 的多焦点并行加工高效制造。
7. 应用方向三：微纳机械与力学超材料

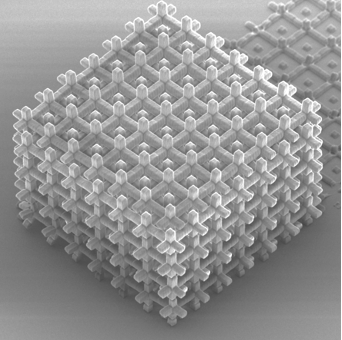

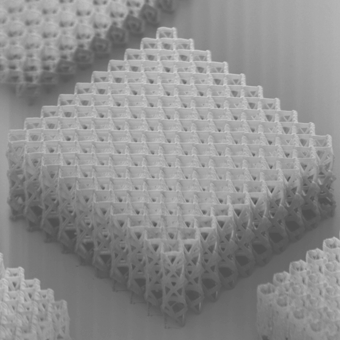

三维微纳晶格、微桁架等周期性结构具有高比刚度、高比强度与可设计的力学响应，是力学超材料与超轻高强材料研究的热点。TPL FAST 凭借单焦点扫描的高稳定性（长时间加工漂移 <50 nm），可精确制造复杂三维晶格节点；结合大面积拼场可扩展至毫米级结构。
8. 加工质量与分辨率保障
| 指标 | 规格 |
|---|---|
| 横向分辨率 | ≤100 nm（视光刻胶与加工参数而定） |
| 轴向分辨率 | ≤200 nm |
| 表面粗糙度 | 亚纳米级（Ra < 1 nm，灰度加工） |
| 写入速度 | 1–1000 mm/s |
| 加工通量 | 0.01–1 mm³/h |
| 基材兼容 | 玻璃、硅片、PDMS、柔性聚合物等 |
| 拼接能力 | 支持 1–8 英寸晶圆与无缝拼场 |
9. 选型建议
- 追求极限精度与稳定性、二值化结构 → TPL FAST。
- 需要平滑曲面、梯度折射率与微光学器件 → TPL Gray。
- 需要大面积阵列、超构表面、晶圆级并行制造 → TPL MULTI GRAY。
具体工艺参数（激光功率、扫描速度、光刻胶选型）需结合结构尺寸与材料体系优化。欢迎通过 info@simscop.com 联系我们的应用工程师，获取针对您需求的工艺方案与样品测试。
