宽带手持共聚焦拉曼皮肤分析仪

全球首款 - DermDive 臻 系列以无创方式提供不同皮肤层的份子信息,可根据不同的应用进行用户自定义。

  • 产品概述
  • 规格参数
  • 应用图片
  • 常见问题

宽带手持共聚焦拉曼皮肤分析仪

DermDive



       共聚焦拉曼光谱(CRS)是一项突破性的光学技术,广泛用于生物组织分析,因其无创方法、精确定位和全面的生化洞察而备受赞誉。尽管传统的CRS系统在侦测能力、设计上的笨重、灵活性不足、数据收集缓慢和成本上升等方面存在局限,但 DermDive 作为一种新型的设备,旨在克服这些挑战,提供更高效、便携且成本效益的皮肤分析解决方案。



产品特色

  • 通过高效 (>90%) 波长合成器协调集成单或双波长激光器,实现双波长的同时激发。
  • 开创性的拉曼光谱分离算法 (PRSSA) 是光谱分离领域的先驱,它利用了最大后验概率 (MAP) 估算。
  • 数据收集时间显著缩短,比传统 CRS 系统快 50% 以上。



产品手册下载

宽带手持共聚焦拉曼皮肤分析仪

DermDive



       共聚焦拉曼光谱(CRS)是一项突破性的光学技术,广泛用于生物组织分析,因其无创方法、精确定位和全面的生化洞察而备受赞誉。尽管传统的CRS系统在侦测能力、设计上的笨重、灵活性不足、数据收集缓慢和成本上升等方面存在局限,但 DermDive 作为一种新型的设备,旨在克服这些挑战,提供更高效、便携且成本效益的皮肤分析解决方案。



产品特色

  • 通过高效 (>90%) 波长合成器协调集成单或双波长激光器,实现双波长的同时激发。
  • 开创性的拉曼光谱分离算法 (PRSSA) 是光谱分离领域的先驱,它利用了最大后验概率 (MAP) 估算。
  • 数据收集时间显著缩短,比传统 CRS 系统快 50% 以上。



产品手册下载

       共聚焦拉曼光谱(CRS)是一项突破性的光学技术,广泛用于生物组织分析,因其无创方法、精确定位和全面的生化洞察而备受赞誉。 尽管有这些优点,传统的 CRS 系统仍受限于检测能力有限、设计笨重、灵活性低、数据收集缓慢以及成本上升等问题。

       为了应对这些挑战,我们开发了一款紧凑的手持式 CRS 系统,并命名为“DermDive 臻”。它是世界上首款宽带手持共聚焦拉曼皮肤分析仪,通过手持式探头覆盖指纹区域(FP, 450–1750 cm–1)和高波数区域 (HW, 2800–3800 cm–1) 。DermDive 的测量时间可调,并且可根据不同的应用进行用户自定义。 它以无创方式提供不同皮肤层的分子信息,高达200微米的深度。



      得益于其灵活性,DermDive 的设计方便使用,适用于对人体各个部位的皮肤进行诊断。

特征

  • 通过高效 (>90%) 波长合成器协调集成单或双波长激光器,实现双波长的同时激发。
  • 开创性的拉曼光谱分离算法 (PRSSA) 是光谱分离领域的先驱,它利用了最大后验概率 (MAP) 估算。 实验室模拟和实时人体皮肤分析都证明了,这一算法的准确度高达 99% 以上。
  • 数据收集时间显著缩短,比传统 CRS 系统快 50% 以上。

          无创                                  深度剖析

          快速地                               安全的

          方便使用的                       指纹区+高波数区

          手持式

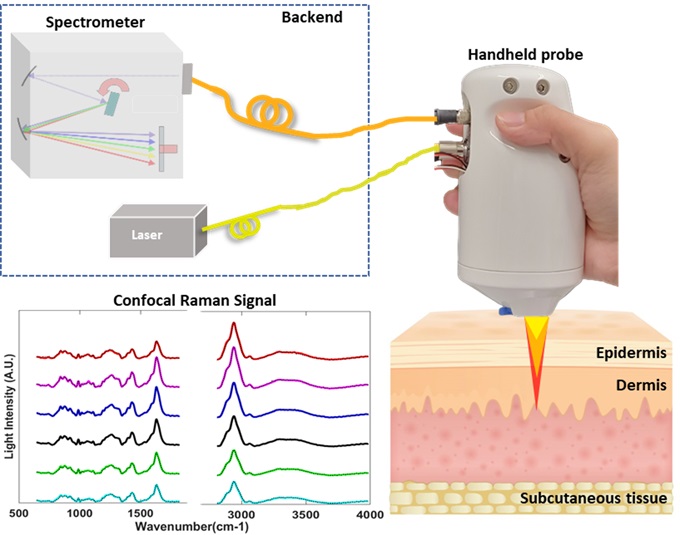

光路图

可用的拉曼光谱数据库

不同深度的天然保湿因子(NMF)、水、神经酰胺、角蛋白、乳酸、尿素、尿刊酸

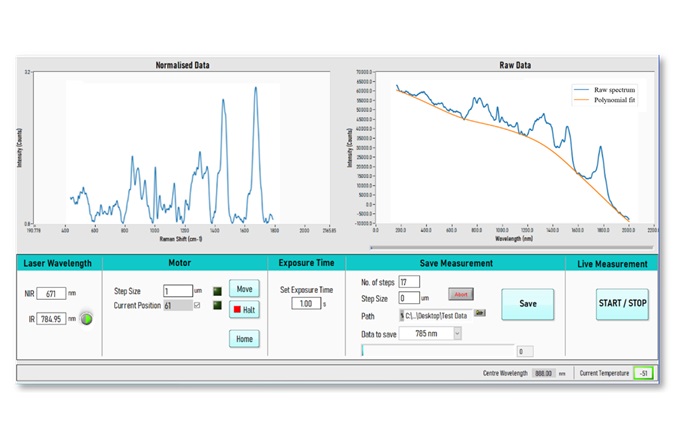

软件界面及功能



参数 DermDive 臻 系列
探测范围 FP: 450 – 1750cm-1; HW: 2800-3750cm-1
轴向分辨率 10um~20um
灵敏度 60dB
扫描时间 2-10s/depth
探头尺寸 ~12 cm × 6 cm × 5 cm
探头重量 ~800g
设备尺寸 ~ 高: 1m, 宽: 50cm, 长: 50cm
设备重量 ~ 40kg



使用RiverD Benchtop CRS进行基准测试

DermDive 臻 和 RiverD 在单一深度和不同深度的光谱。光谱质量具有可比性。





光学性能表征

不同光学元件的轴向分辨率和灵敏度





1、什么是拉曼光谱?瑞利散射、斯托克拉曼散射和反斯托克拉曼散射之间的区别?

答: 详细分析请参考文章链接



2、能详细介绍一下共聚焦拉曼光谱么?

答:共聚焦拉曼光谱(Confocal Raman Spectroscopy, CRS)是一项分析技术,它结合了拉曼光谱和共聚焦显微技术的优点,用于物质的结构和组成分析。拉曼光谱依赖于拉曼效应,即光照射到分子上时,大部分光会以相同的频率散射,但有一小部分光会因为与分子作用而发生能量转移,产生频移。这种频移可以提供分子振动的信息,从而用来识别分子的化学结构。共聚焦显微技术则通过一个孔径来限制光的焦点,只有焦点处的信号能通过这个孔径,从而提高空间分辨率并减少背景噪声。

通过聚焦到样品的特定区域,共聚焦拉曼显微镜可以在XY(横向)和Z(深度)轴上精确地过滤分析体积,从而提供高分辨率的化学成像。这允许研究者观察样品的微观结构并获取深度轮廓,即使在三维结构中也是如此。由于拉曼光谱不需要对样品进行任何处理,这使得共聚焦拉曼显微技术成为一种无创的分析方法。这对于需要保持样品完整性的应用尤其重要,例如在生物医学研究或艺术品鉴定中。共聚焦拉曼光谱在化学、物理、生物医学、材料科学等多个领域都有应用。它可以用于研究药物分子在细胞内的分布,分析艺术品的颜料成分,或者研究先进材料的结构特性。

共聚焦拉曼光谱技术的一个关键优点是其能够提供关于样品化学和分子结构的详细信息,而不需要大量的样品准备工作,也不会破坏样品。此外,该技术的高空间分辨率使得能够对复杂样品的微观区域进行精确分析。
