单点共聚焦显微镜 L 系列

线扫描共焦显微镜（L系列）是一种强大的成像工具，结合了共焦显微术的原理和快速沿单线或线性扫描获取图像的能力，速度非常快。这种创新的显微技术已经革命性地改变了对动态生物过程的研究以及对材料科学中快速事件的测试。

传统共焦显微镜的图像是按像素逐一以光栅扫描模式获取的，与其不同，线扫描共焦显微镜则是同时捕获整行信息。这种显著减少的采集时间非常适合观察快速移动的物体、动态细胞过程以及带有最小运动伪影的活体生物样本。

产品资料下载

单点共聚焦显微镜 L 系列

线扫描共焦显微镜（L系列）是一种强大的成像工具，结合了共焦显微术的原理和快速沿单线或线性扫描获取图像的能力，速度非常快。这种创新的显微技术已经革命性地改变了对动态生物过程的研究以及对材料科学中快速事件的测试。

传统共焦显微镜的图像是按像素逐一以光栅扫描模式获取的，与其不同，线扫描共焦显微镜则是同时捕获整行信息。这种显著减少的采集时间非常适合观察快速移动的物体、动态细胞过程以及带有最小运动伪影的活体生物样本。

产品资料下载

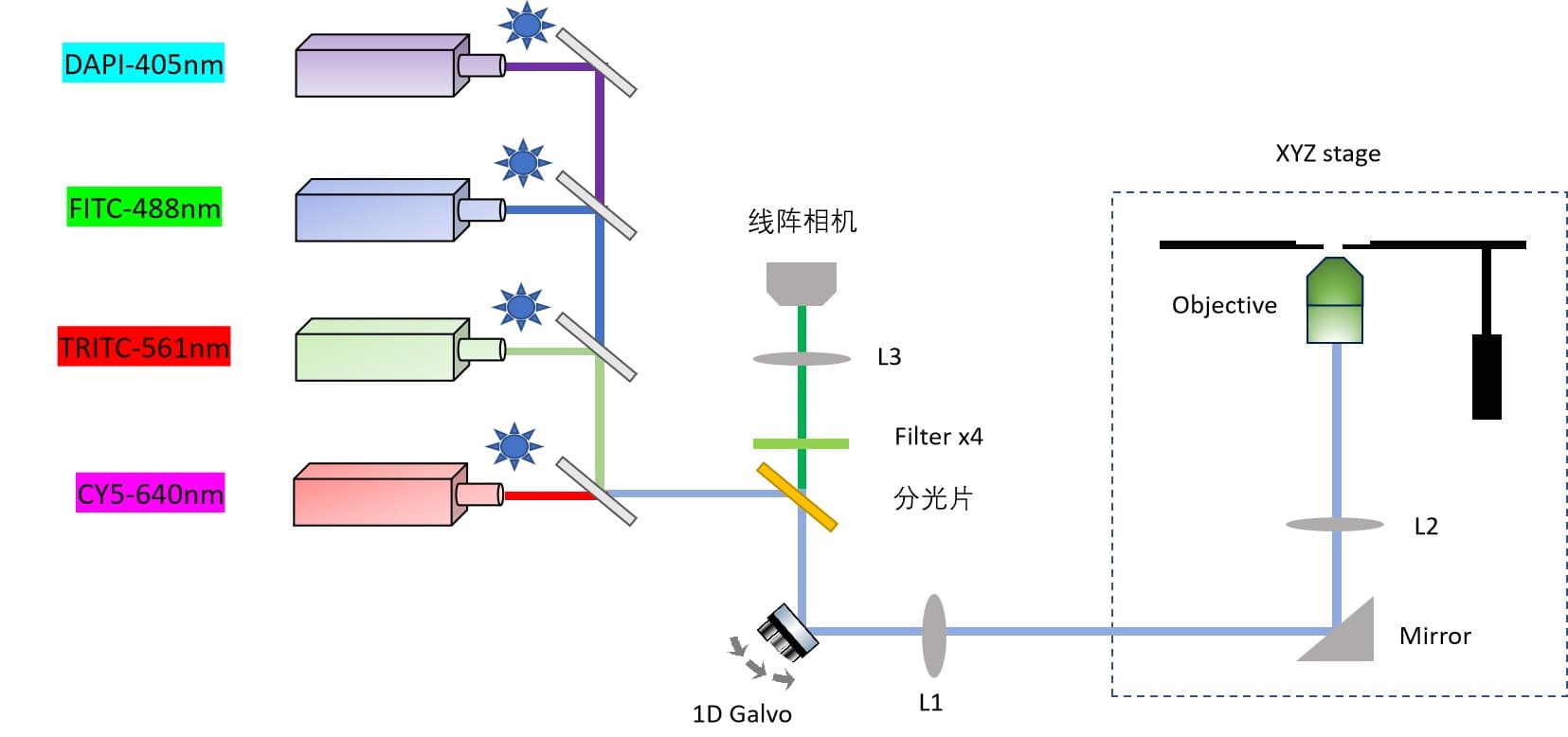

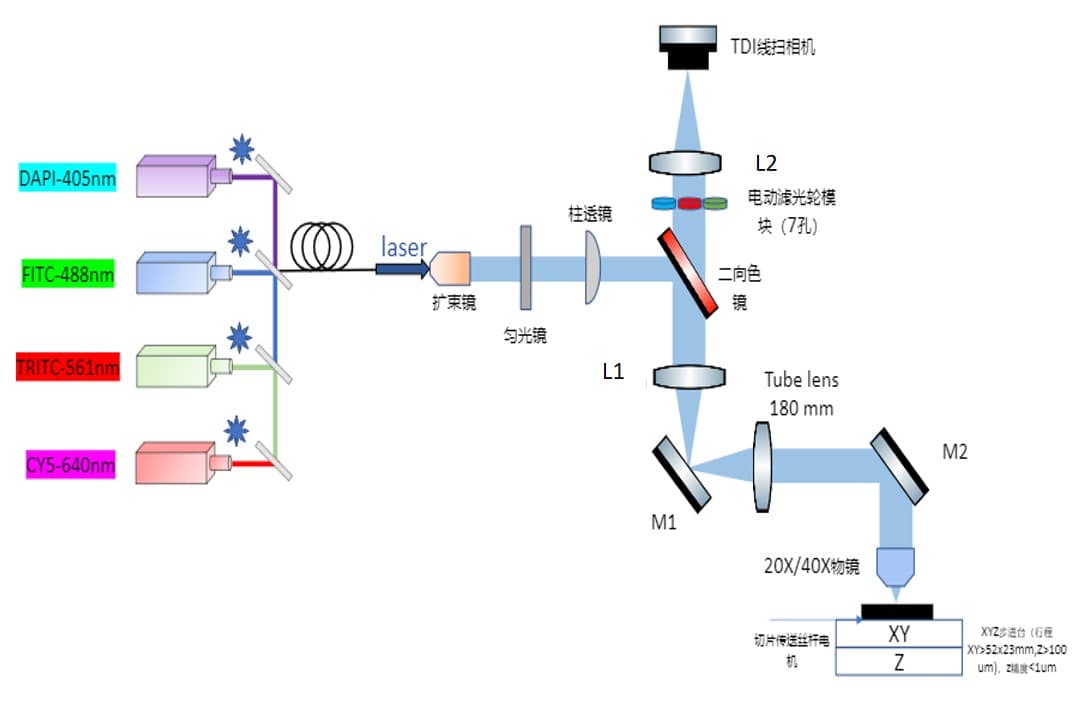

高速线扫描共焦显微镜的核心是其能够沿线扫描激光或照明穿过样品，同时从该相同线收集发射的荧光或反射光。这种同步方法不仅提供了快速的图像采集，而且还最大限度地减少了失焦光并增强了图像对比度，与传统的共焦显微术相似。

高速线扫描共焦显微镜的引入为研究开辟了新的领域，为了解以前无法进入的快速生物和材料事件的世界提供了一个窗口。其提供详细的、时间分辨的图像以及最小的光漂白和光毒性的能力使其成为科学家和研究者在多个学科中的宝贵工具。

特点与优势

高速采集 (50fps@1024x1000 像素)
多色荧光 (最多4通道)
深层成像模块 (最大深度：600μm)
高灵敏度 • 大视野 (60X: 0.36mm, 40X: 0.54mm)
低光漂白和光毒性 • 强光学切片

应用领域

L系列 Industry: 单波长普通线阵探测器，针对简单强荧光成像和反射式成像，用于材料学、化合物荧光检测和表面缺陷检测。

L系列 Research: 四波长高灵敏度背照式CMOS探测器，针对生物微弱荧光成像，用于生命科学细胞和病理组织的研究。深度模块可用于厚组织和小动物活体成像，针对生物医学科研院所重大课题研究和公共仪器平台用户，及医疗化验检测机构。

线扫10X下的晶圆线扫10X下的钙钛量子点

L系列 Industry

EGFP标记的斑马鱼受精后3天的心脏

L系列 Research

高速采集 (50fps@1024x1000 像素)	由于扫描方式的不一样，线扫共聚的捕促速度相对于常规共聚焦技术至少快100倍，而且光毒反应和光漂白反应低，不仅是活细胞和组织成像的最佳选择，而且非常适合固定样本甚至是小型活体动物的快速容积采集。
大视场和高灵敏度可用视场(FOV)大，我们的科学级CMOS摄像头可提供多达550万像素的传感器，同时配有60倍物镜(0.36mm)和40倍物镜(0.54mm)以实现最大视场视图。在广泛的应用中，荧光显微镜视场最大化使用正在变得越来越重要,包括大面积细胞的高内容扫描、发育中胚胎的成像、神经元绘图和组织成像。
线扫描焦点调制模块（最大成像深度：600µm)	线扫描焦点调制模块是一种新颖的显微镜观察方式,即在共聚焦显微镜的基础上实现更深的穿透深度。采用电光调制器和自主设计的液晶相位板组合，仅对焦点处的信号荧光进行强度调制,而杂散光和背景光不被调制。通过调制解调技术的原理，提取到较强的焦区信号，从而提高图像的信噪比和信背比20-30dB, 进而提高成像深度。此穿透深度大约是常规共聚焦显微镜深度的两到四倍。
完美的工业级高速高分辨率解决方案晶圆缺陷检测系统可以检测晶圆上的物理缺陷(称为颗粒的外来物质)和图案缺陷，并获取缺陷的位置坐标（X, Y）。使用线扫描共焦技术可以将检测时间加快10倍以上。

检测速度参考表

相机	高速CCD		高速sCMOS
每线像素点	4096 x 256		9072 x 256
每线像素点（横向）	4096		9072
像素点宽度mm	0.005		0.005
线阵相机扫描速率（线/秒）	200000		510000
放大倍率（干镜）	20X	60X	20X	60X
NA	0.5	0.9	0.5	0.9
成像分辨率nm: 0.61λ/NA	494nm	274nm	494nm	274nm
扫描时间s: 样品面积/每秒扫描面积	397.3	2136.6	72	379.9
单片晶圆检测时间	6分37秒	35分36秒	1分12秒	6分20秒
与传统显微镜系列	60X物镜检测时间 1 - 1.5小时

软件界面及功能

L 系列线扫共聚焦显微镜产品参数

参数	L 系列 Industry	L 系列 Research
激光单元	标准波长：405nm±5nm 输出方式：单模保偏光纤耦合(TEM00) 单波长输出功率：＞20mW 功率稳定性：<1% 光谱线宽＜3nm TTL 调制，1kHz 激光功率调节精度：1% 注：可选单波长375nm/445nm/473nm/515nm/525nm/532nm/ 633nm/660nm/685nm/785nm/808nm	标准波长：405±5 nm/488nm±5nm/561nm±1nm/640nm±5nm 输出方式：单模保偏光纤耦合(TEM00) 单波长输出功率：＞20mW 功率稳定性：<1% 光谱线宽＜3nm TTL 调制，1kHz 激光功率调节精度：0.1%，多波长AOTF 调节功率注：可选多波长375nm/445nm/473nm/515nm/525nm/532nm/ 633nm/660nm/685nm/785nm/808nm
探测器	TDI线扫描相机；分辨率：4095x256；波长：380nm-1000nm；像素位宽：8/10/12bit，峰值量子效率（QE）：85%@480nm；读取噪声：16e- 帧率：200kHz	背照式CMOS；分辨率：9072x256；波长：200nm-1100nm；像素位宽：8/10/12bit；峰值量子效率（QE）：82%@550nm；50%@350nm, 读取噪声：3.5e- 帧率：12bit：300kHZ；10bit：350kHZ；8bit：510kHZ
扫描模块	扫描像素：100 x100 ~ 2048 x 2048 帧速率： 20fps(1024x1024pixels) 200fps(1024x100pixels)快速扫描模式	扫描像素：100 x 100 ~ 2048 x 2048 帧速率： 50fps(1024x1024pixels) 500fps(1024x100pixels)快速扫描模式
XY分辨率	标准扫描模块：230nm@100x Oil objective	标准扫描模块：230nm@100x Oil objective 深层扫描模块：150nm-200nm
成像深度	标准扫描模块< 100um	标准扫描模块< 100um 深层扫描模块< 600um
视场	5x：1mmx1mm \| 10x：0.51mmx0.51mm \| 20x：0.26mmx0.26mm \| 40x：0.13mmx0.13mm \| 60x：85umx85um \| 100x：51umx51um
电动滤光模组	1 set from: DAPI EM 445nm/50nm FITC EM 530nm/50nm TRITC EM 605nm/60nm Cy5 EM 695nm/40nm	4 sets DAPI EM 445nm/50nm FITC EM 530nm/50nm TRITC EM 605nm/60nm Cy5 EM 695nm/40nm

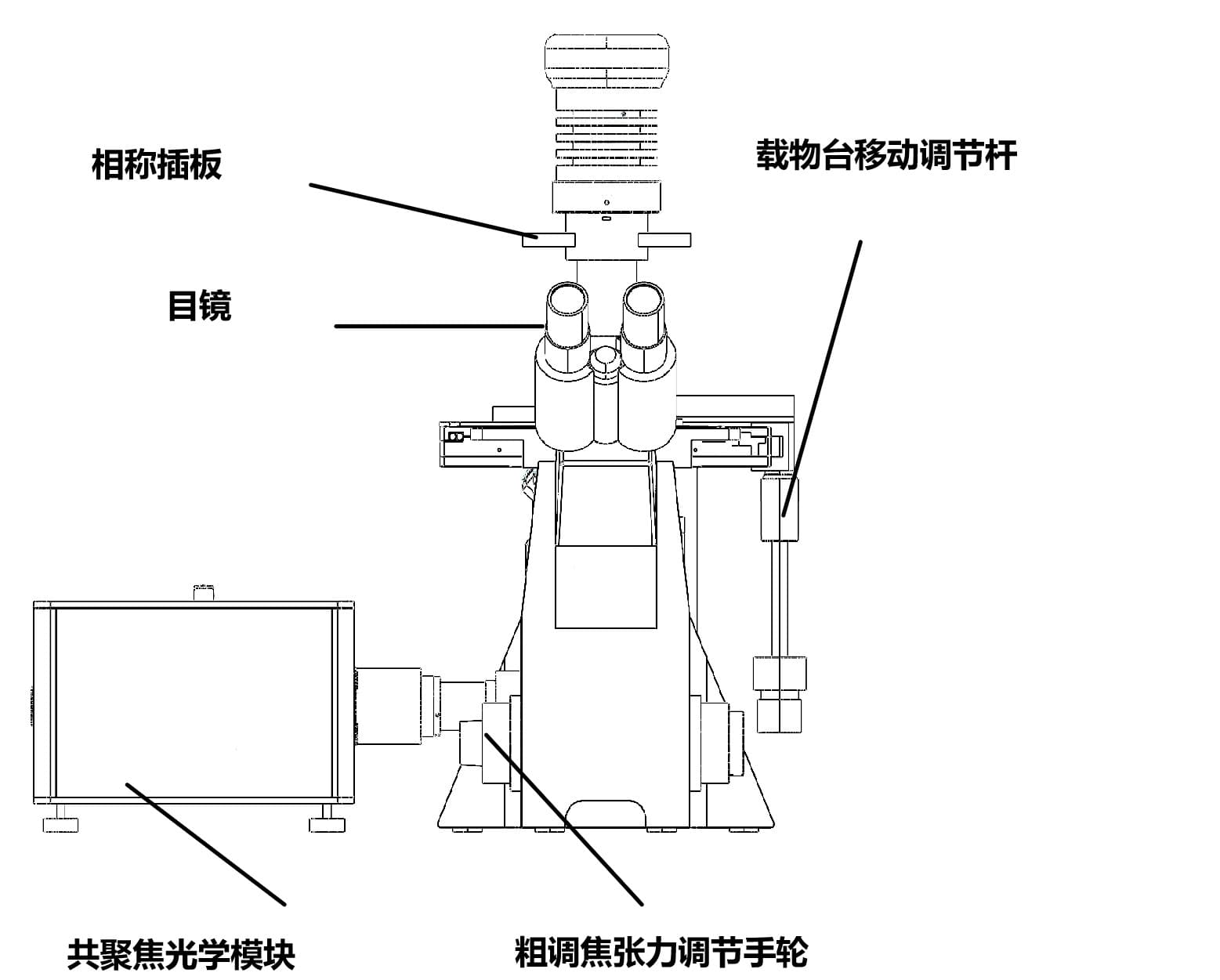

目镜	WF10X/23平场目镜，高眼点；对中望远镜
目镜筒	45°倾斜，瞳距调节50 ‒ 75mm，视度可调
物镜转换器	五孔内定位转换器，滚珠轴承内定位
样品台	手动：固定式载物台240mm×260mm；移动范围：135mm×85mm 电动：最小步进：50nm; 重复定位精度：±0.1um; 最大速度：≥100mm/s 台面尺寸≥270x170mm 有效行程：X:1100mm Y:75mm 最大负载能力：＞1KG（水平）
Z轴驱动	对焦分辨率/最小步长0.05μm, 重复定位精度+/-0.2μm,最大行程10mm
调焦机构	粗微调同轴，配有限位装置和锁紧装置，低手位同轴调焦手轮，微调手轮格值1μm

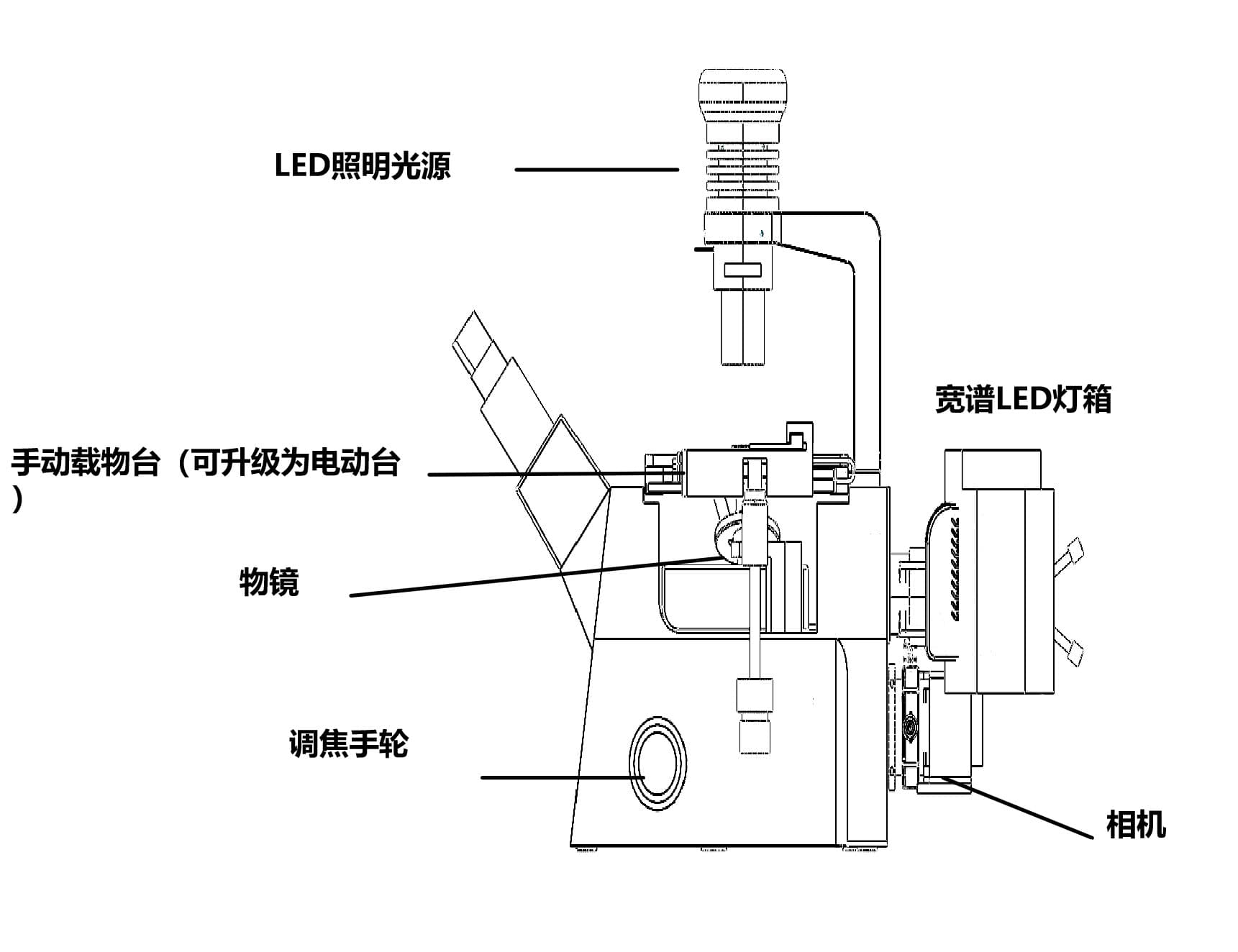

透射照明系统	暖光LED，亮度连续可调 LED旋钮式亮度调节器聚光镜：超长工作距离72mm，数值孔径NA=0.30，配三孔相衬环板
落射荧光照明系统	多波段LED光源MG-100 6孔位荧光模块紫外(U)EX:375/30nm；DM:415；EM:460/50nm 蓝色(B)EX:475/30nm；DM:505；EM:530/40nm 黄色(Y)EX:540/25nm；DM:565；EM:605/55nm 红色(R)EX:620/50nm；DM:655；EM:692/45nm
软件功能	多色荧光定位处理，Z - stack数据处理, 大图像拼接, 图像分析, 成像数据管理, 3D成像渲染

多波长单模激光器(也叫四合一激光器）提拱四种不同波长的激光(405 nm/488nm /532nm /640nm or 405nm/488nm/561nm/ 640nm)，集成激光二极管、激光腔、光纤耦合光学、激光电源和 LD 电流于一体。该四合一激光器专为激光共聚焦系统而设计。

激光共聚焦系统的四合一激光器是一种特殊的激光器系统，用于生物医学研究和临床应用。它结合了四种不同波长的激光，以提供多种激发光源。激光共聚焦系统（Laser scanning confocal microscopy）是一种高分辨率的显微镜技术，可以通过激光光束的扫描和聚焦来获取细胞和组织的三维图像。四合一激光器为激光共聚焦系统提供不同波长的激光，用于激发不同的荧光染料或标记物，以便在显微镜下观察和研究样本。

优势

多波长输出
高光谱质量
高功率稳定性
单模输出
可调节功率

应用

细胞成像和定位
荧光共表达研究
神经元活动成像
药物筛选和评估
组织病理学分析

多波长单模激光器产品参数

参数	SC4LS-A	SC4LS-B	SC4LS-C
波长	405/488/532/640nm	405/488/561/640nm	基于我们的标准激光配置(405/488/561/640和405/488/532/640)，我们提供可定制的其他波长选项，包括但不限于:紫外线:375nm，可见光:445nm，473nm，515nm，525nm，532nm，633nm，660nm，685纳米，近红外785纳米和808纳米。如需这些选项之外的进一步定制，请联系我们以获得帮助
光纤	FC/APC
	长度 1 米
	芯径 4-6 微米
	可按客户要求定制
输出功率	＞20mW
功率稳定性 (rms, over 4 hours)	<1%
激光噪声	＜4%
光谱线宽	＜3nm
激光功率调节精度	多波长 AOTF 调节功率0.1% 无AOTF：0.5mW
工作模式	连续输出, TTL调制, 模拟调制可选
工作温度(℃)	10~35(℃)
电源输入	100~240VAC
冷却方式	A风冷
预期寿命 (hours)	10000(Hours)

激光器产品图

产品组件和配件清单

1. 激光器（1台）

2. RS232数据线（1个）

3. 调制线（1个）

4. 电源线（1个）

激光器说明

	A 维护端盖 B 输出口 C 支柱 D 衰减器1 E 衰减器2 F 外部信号接口 G 激光器开关 H RS232接口 I 安全锁“interlock” J 电源插口 K Power指示灯 L Laser指示灯

线扫共聚焦显微镜实采图集

高清视频与图片：如有需要高清版实采图或视频请与我们联系

免费测样服务：我们提供免费测试服务，如果您有相关样品需要检测，可下载并填写样品测试表，更多详情请联系我们。


鼠脑神经元3D渲染_60x物镜	鼠脑神经元3D渲染_60x物镜
植物花粉粒，SIMSCOP L系列，20X 物镜，单图层扫描（实采原图，未经过后期图像处理）	花粉段层扫描后3D重建图， SIMSCOP L系列

小鼠神经元，SIMSCOP L系列，40X物镜，单层扫描（实采原园，未经过后期图像处理，小鼠样品厚度>600微米）

牛肺动脉内皮细胞 1号，SIMSCOP L系列，60X物镜 NA1.2 DAPI, FITC & Cy5，未经过后期图像处理	牛肺动脉内皮细胞 2号，SIMSCOP L系列，60X物镜 NA1.2 DAPI & FITC，未经过后期图像处理

高速线扫8寸晶元表面检测，SIMSCOP L系列，10X物镜，全片检测时间50秒图像为使用工业级CMOS效果图，未经过后期图像处理
高速线扫6寸晶元表面检测，SIMSCOP L系列，20X 物镜微坑直径 5.5μm，缺陷 1.5μm、0.7μm、0.65μm，未经过后期图像处理	高速线扫6寸晶元表面检测，SIMSCOP L系列，20X 物镜缺陷直径 1.1μm、0.9μm、0.9μm、0.45μm，未经过后期图像处理

1、AOTF是什么? 它有什么好处？共聚焦系统什么时候需要用到AOTF激光模块？

答： Acousto-Optic Tunable Filters（AOTF）声光可调谐滤波器，用于波长选择和滤波。它们能够从广泛的入射光谱中精确选择特定的波长或波长范围。替代传统的固定带宽滤波器。其可调性使得滤波器特性（如带宽和中心波长）能够调节，从而为各种光学系统提供了灵活性。正常情况下用户在选择共聚焦系统的时候，需要考虑自己的应用是否需要非常高的波长准确性（或非常窄的波长范围）并平衡相应要求所带来的成本。

波长越窄代来的好处：1、提高空间分辨率，2、增强信号对噪声比、3、减少自发荧光。用AOTF输出窄波长的弊端： 1、激光器成本和价格也会大幅提升，2、光强与信号强度也会相对较低

2、共聚焦系统对激光器功率稳定性的要求，与功率调谐精度的要求是什么？

答：功率稳定性1%指的激光功率在单位时间内能量波动的范围，例如：20mW输出功率，稳定性1%，那功率波动范围是 19.9 - 20.1mW.

功率调谐精度1%指的是用户在选择输出功率时，最小数值为多少。例如：20mW输出功率，功率调谐精度1%，那我最小的输出值为0.2mW

通常来说由于单点与线扫共聚焦系统所使用的激光器多为单模激光，且功率要求在20mW (功率过高会损伤样品） 1%的激光能量精度与调谐范围己经足够，在用户预算充足的情况下可以考虑0.1%的能量调谐范围，但本身0.1%的调谐精度所产生的性价比并不会很高。

3、在点扫共聚焦系统中不同探测器的差异有哪些？有什么影响？

答：下表是各种探测器的差异，目前瑆科的探测模块己经兼容了CCD，CMOS 和 sCMOS, 用户可以根据具体预算与性能要求进行配置

Detector	Sensitivity	Detection Speed	Resolution	Cost
CCD	Medium-High	Medium	High	Medium-High
CMOS	Medium-High	High	High	Medium
EMCCD	Very high (amplification)	Medium	High	High
sCMOS	High	High	High	Medium-High

5、点扫，线扫，转盘共聚焦的差异与特点是什么？

答：详细分析请参考文章链接

6、为什么共聚焦显微镜比传统显微镜有更好的分辨率？

答：详细分析请参考文章链接
