转盘共聚焦显微镜

SpinDisk 系列 Basic / Standard / Advance

在不影响数据质量的前提下，提高实验室工作效率是我们的愿景。基于这一理念，我司开发了 SpinDisk 系列，这款产品提供了快速且柔和共聚焦成像的最优解决方案。

转盘产品资料下载

转盘共聚焦显微镜

SpinDisk 系列 Basic / Standard / Advance

在不影响数据质量的前提下，提高实验室工作效率是我们的愿景。基于这一理念，我司开发了 SpinDisk 系列，这款产品提供了快速且柔和共聚焦成像的最优解决方案。

转盘产品资料下载

SpinDisk Basic一种灵活、紧凑但功能齐全的转盘共聚焦解决方案，使高端荧光成像变得人人可及，可适用于各种应用。

正置或倒置显微镜系统方案

兼容任何带C口摄像头端口的正置或倒置显微镜

SpinDisk Basic 产品优势

高达 22 mm 视野的高速转盘共聚焦成像 - SpinDisk Basic 体积小巧，但具备快速的图像采集速度（15K rpm）和高灵敏度，轻松实现活细胞成像和大规模 3D 对象成像。凭借其大视野（FOV），SpinDisk Basic 可通过最小化扫描过程在单个画面中捕捉大型样本。
兼容宽场与转盘共聚焦成像
SpinDisk Basic 通过使用 LED 或激光作为光源，能够应对从基础到高难度的多种应用。
宽广的光谱范围，适用于多种成像需求。

Rat brain tissue section.,MIP of a large and multichannel acquisition,20x Dry.

CF Large viewCortical organoid. MIP of a large image.Dual channel and Z stack acquisition,60x Oil.

Cleared Mouse Brain 121um - 3D volume View

软件界面及功能

在不影响数据质量的前提下，提高实验室工作效率是我们的愿景。基于这一理念，我司开发了 SpinDisk Standard ，这款产品提供了快速且柔和共聚焦成像的最优解决方案。

SpinDisk Standard 将高性能和灵活性相结合：

正置或倒置显微镜系统方案。且兼容任何带有摄像头端口的正置或倒置显微镜
凭借与针孔尺寸和高光通量的完美匹配，它也可以与LED和激光光源耦合
自由选择最适合应用需求（如深度成像、快速活细胞成像）的转盘几何结构的选项。
定制设计的镜头经过优化，可在从紫外到近红外的宽波长范围内使用多种荧光团。

SpinDisk 共聚焦光路图

SpinDisk Basic 光路图

高达25mm的视野，可以收集更多的信息，

同时减少覆盖大标本所需的拼接次数。

SpinDisk Standard 使研究人员能够定期进行具有挑战性的长时间实时成像实验。该转盘是市场上旋转速度最高的转盘，可以跟踪超快的细胞动态。		转盘共聚焦方法不仅提供高速成像，还显著减少了光漂白和光毒性。这种温和的照明结合先进的光学切片，使SpinDisk Standard 成为3D活细胞成像的理想解决方案。

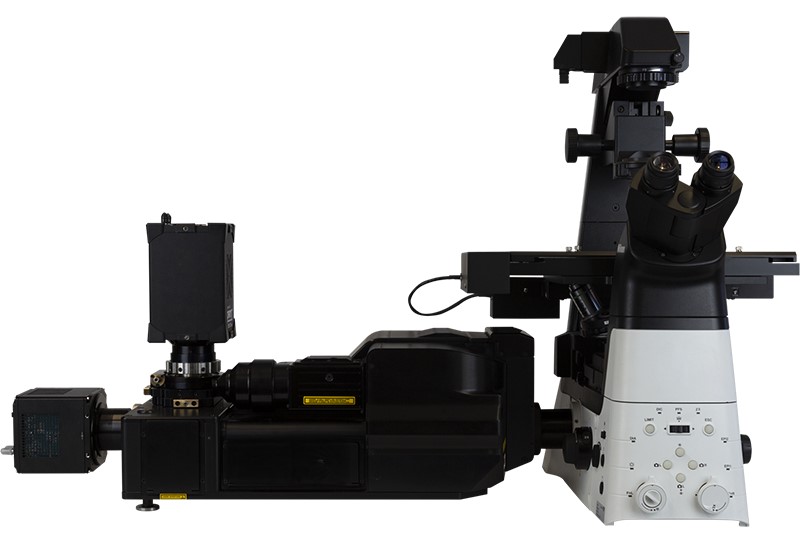

SpinDisk Advance是新一代转盘。它依靠前沿技术, 先进的光学设计，以及为满足现代荧光显微镜应用所需的高端规格而采取的工程解决方案。

亮度更亮 - 加强灵敏度和图片质量

该转盘的几何结构被优化的同时被赋予精心设计的光学布局结构，它可以展示对比度和图像清晰度，确保暗淡样本的图像亮度更亮。

更快 - 高速切片

在达到最大旋转速度时，转盘可以对高达25mm宽的视场进行成像，该SpinDisk Advance是市场上最快的共聚焦显微镜。

更多 - 双摄像头，超大视野

SpinDisk Advance是第一台双摄像头成像的共焦单元，在光照度均匀的情况下，可以在两个摄像头上都观察到整个视场的成像。

SpinDisk Advance 光路图

多种模式

SpinDisk Advance是一项真正的赋能技术，该项技术将性能与模块化、可扩展系统的灵活性相结合。因此，SpinDisk Advance有三种使用模式：

左图：宽场 - 电动进出转盘允许在宽场和共聚焦模式之间平滑切换，无需重新校准。

中图：转盘共焦显微镜 - SpinDisk Advance 使每台正置或倒置显微镜都具备先进的光学切片能力。

右图：超分辨率 - 该系统设计兼容 SIM Basic，实现从共聚焦到超分辨率的无缝升级。

3D生物学远不止于单层细胞，SpinDisk Advance 旨在在单个视野中捕捉类球体和完整的有机体。科学新发现通常依赖于对大量细胞的成像和分析，以获取可靠的数据。

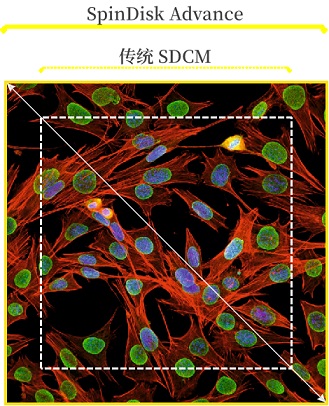

SpinDisk Advance 提供了正置和倒置显微镜中最大的视野 (25mm 对角线)，能够在单个视野中容纳更多标本，并提供比以往更多的物镜选择。

市场上最大的视场

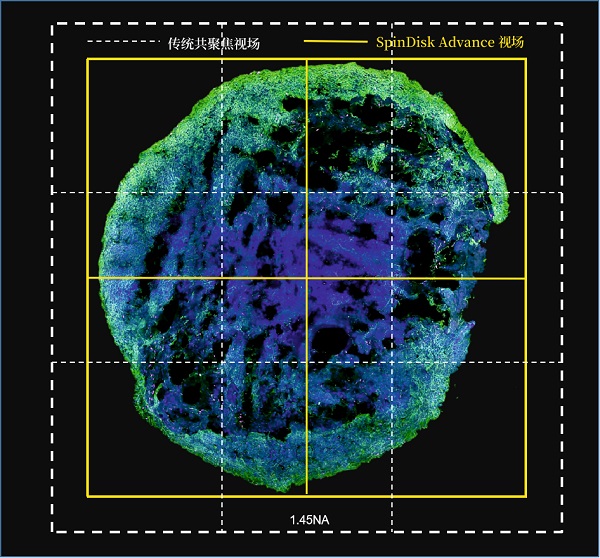

因SpinDisk Advance有着更宽的视场（FOV），故样本区域的成像几乎是常规成像系统的两倍。更宽广的区域意味着能从每个图像中收集到更多的信息，并减少了覆盖大样本所需的片状材料数量，大大加快了研究进程，而双摄像头功能则再更进一步提高了研究速度。

左图：大脑类器官缝合图像：模糊的转录因子TBR1(Alexa 750荧光团，显示为洋红色)、微管相关蛋白MAP2(Alexa 488荧光团，以绿色显示)、被DAPI染色的DNA (蓝色)。Plan Apochromat Lambda 60X oil.

数据量化的均匀照明

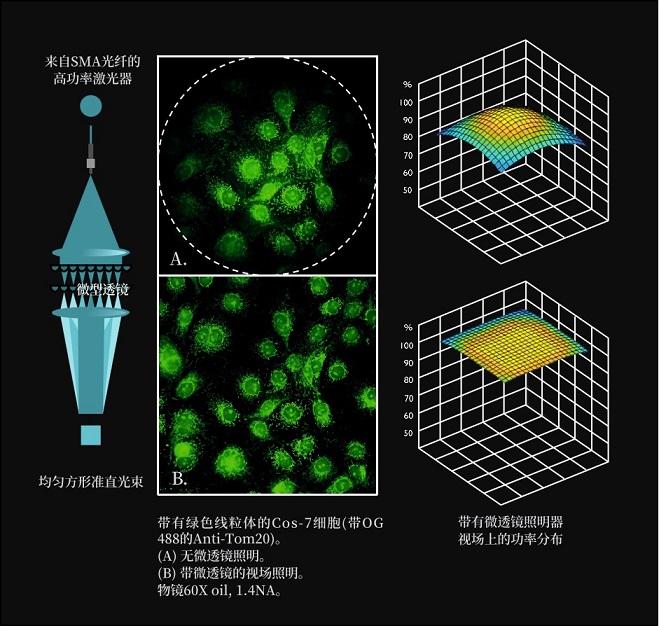

整体视场的均匀照明对于定量成像至关重要。SpinDisk Advance的照明器能够将多模光纤中的高功率激光转换为均匀的方形准直光束，因此在25mm 宽视场上，超过90%的地方具有均匀照明。这一独特功能可提高数据质量和数据吞吐量，同时避免伪影，甚至可以恢复外围信息。

上图：用Alexa 488 WGA、Alexa 568 Phalloidin无缝缝合小鼠肾脏组织切片

大样本无缝拼接

结合25mm大视场，微透镜对于组织、类器官和完整生物体等大样本图像的无缝拼接至关重要。此功能允许您：

获得可靠无伪影的数据，且无需任何后期校正处理
通过最小化片状材料重叠数，减少光漂白并提高速度
提高数据吞吐量的同时保证数据质量

SpinDisk 系列转盘共聚焦显微镜产品参数

参数	SpinDisk系列 -Basic	SpinDisk系列 - Standard	SpinDisk系列 - Advance
成像模式	宽场 / 共聚焦 / 荧光	宽场 / 共聚焦 / 荧光	宽场 / 共聚焦 / 超分辨率 (与SIM Basic模块结合使用)
视场（FOV）	最大直径22mm	最大直径25mm，平场复消色差物镜： 5x - 2.7mm x 2.7mm 10x – 1.30mm x 1.30mm 20x - 0.67mm x 0.67mm 40x - 0.33mm x 0.33mm 60x - 220µm x 220µm 100x - 130µm x 130µm
光源	多模激光器：1.5mm SMA \| LED: 3mm LLG LED 光源寿命 >20000 小时功率调节精度 1%		带 SMA 耦合的多模激光器
光谱范围	激发 400-750 nm / 发射 400-850 nm
转盘速度	15000 RPM
扫描速率	100 – 1000 Fps
转盘几何结构（直径/间距）	50/250 狭缝，适用于高通量和实时成像应用针对激光光源优化的 50/250 µm 针孔针对 LED 光源优化的 60/220 µm 针孔可按需提供定制几何形状和双图案转盘		50/250 狭缝螺旋，用于高通量应用 50/250 µm 针孔，用于常规成像 50/400 µm 更宽间距，用于深度成像
分辨率	横向分辨率 (FWHM):230 nm (100X NA 1.45) 轴向分辨率 (FWHM): 600 nm (100X NA 1.45)	横向分辨率 (FWHM)：~230 nm（高 NA 1.4）轴向分辨率 (FWHM)：~600 nm（高 NA 1.4）	横向分辨率 (FWHM)：~230 nm（高 NA 1.4）轴向分辨率 (FWHM)：~600 nm（高 NA 1.4）
滤光片转轮	激发滤光片：1 位（25mm）分光镜：1 位（25.5 x 36mm UF1）发射轮：5 位（25mm）	激发滤光轮：8/4 位（25mm）分光镜轮：5 位（25.5 x 36mm UF1）发射轮：8 位（25mm）	激发滤光轮：4 位（25mm）分光镜轮：3 位（32x44mm UF1）发射轮：8 位（25mm）相机分光器：3 位
宽场与转盘模式切换	手动	电动
相机种类	C-mount camera sCMOS相机兼容CCD/EMCCD相机		sCMOS相机兼容CCD/EMCCD相机支持双通道双摄像头成像
相机指标	95%@600nm Peak QE 6.5μm x 6.5μm Pixel Size，2048 x 2048 Resolution，13.3mm*13.3mm effective Area 噪声: 0.2e-, Full-well Capacity 满阱电容 45ke- 兼容水冷与风冷
兼容显微镜	全系列正置及倒置显微镜
目镜与目镜筒	WF 10X/23平场目镜，高眼点；对中望远镜， 45°倾斜，瞳距调节50‒75mm，视度可调
物镜转换器	五孔内定位转换器，滚珠轴承内定位
样品台	手动：固定式载物台240mm×260mm；移动范围：135mm×85mm 电动：最小步进：50nm; 有效行程：X:114mm Y:75mm重复定位精度：±0.1um; 最大速度：≥100mm/s台面尺寸≥270x170mm 最大负载能力：＞1KG（水平
Z轴驱动	对焦分辨率/最小步长0.002μm, 重复定位精度+/-0.2μm,最大行程10mm
调焦机构	粗微调同轴，配有限位装置和锁紧装置，低手位同轴调焦手轮，微调手轮格值1μm
软件	系统控制，多色荧光定位处理，Z-stack数据处理,大图像拼接,图像分析,成像数据管理, 3D成像渲染
建议安装条件	温度 23 ± 5˚C, 湿度 70% RH 或更低 (无冷凝)
转盘模块重量	7.65 kg	11.0 Kg (24.3 lbs)	26.0 Kg (57 lbs)
尺寸	166.20 (w) x 234 (l) x 228.60 (h) mm	286.7 (W) x 405.1 (L) x 226.5 (H) mm	357.0 (W) x 606.0 (L) x 225.0 (H) mm

我们的多通道连续多模激光器(四合一激光器)包括四种不同波长(405nm/488nm/525nm/628nm）集成了激光二极管、激光腔、光纤耦合光学、激光电源和 LD 电流于一体。它是为激光扫描共聚焦显微镜系统而设计的。

激光扫描共聚焦显微镜系统中的四合一激光器是一种用于生物医学研究和临床应用的特殊激光系统。它结合了四种不同波长的激光器来提供多种激发光源。激光扫描共聚焦显微镜是一种高分辨率的显微技术，它通过激光束扫描和聚焦获得细胞和组织的三维图像。四合一激光器为激光扫描共聚焦显微镜系统提供不同波长的激光，以激发不同的荧光染料或标记，从而可在显微镜下观察和研究样本。

不同波长的激光可以与不同的荧光染料或标记物相互作用，使不同的细胞和分子结构的可视化和定位成为可能。例如，405nm 激光通常用于激发紫外染料，488nm 用于荧光素和绿色荧光蛋白，525nm 激光用于黄色荧光蛋白和红色荧光染料，640nm 激光用于荧光蛋白和红外染料。

四合一激光系统的优点在于它能够提供多波长的激光光源，能够同时激发多种荧光染料或标记物，在一次实验中获得更全面的信息。这对于细胞和组织的多色荧光成像、共定位和共表达研究具有重要意义。

激光器前面板

特点

多波长输出

多波长单模激光器可以提供四种不同波长的激光光源。这使得它适用于同时观察和分析多个标志物或样品的荧光信号，提高了实验效率和数据的准确性。

高品质光谱

该激光系统的激光光源光谱宽度窄，光谱质量高，有利于减少光源杂散光的干扰，提供清晰的图像和准确的信号。

多模输出

该激光系统采用多模光纤输出，具有良好的模式质量和光束质量。这使得它适用于高分辨率成像，高精度测量，以及其他需要高光束质量的应用。

高功率稳定性

该激光系统具有高功率输出和优良的功率稳定性。在长期实验和数据采集过程中，能稳定输出所需的激光功率，保证了实验结果的可靠性和一致性。

可调功率

用户可根据实验需要和样品特性灵活调节激光功率。这有助于避免样品损坏或过度曝光，同时获得最佳的图像质量和信号强度。

应用

细胞成像和定位

利用四合一激光器提供的不同波长的激光，可以标记和观察细胞核、线粒体、高尔基体等细胞器的位置和分布，有助于研究细胞功能和相互作用。

荧光共表达研究

利用四合一激光器提供的不同波长的激光，可以同时观察和分析多个标记物的荧光信号，以了解它们在细胞或组织中的共定位和共表达。

神经元活动成像

利用四合一激光器提供的激光光源激发神经元中特定的荧光标记物，如钙指示剂，通过激光共聚焦显微镜可以观察和记录神经元的兴奋性和突触传递过程。

药物筛选与评价

在细胞培养模型中，利用四合一激光器提供的激光光源，可以观察和分析细胞形态和结构的变化，以评价药物对细胞的作用和功效。

组织病理学分析

利用四合一激光器提供的激光光源，可以对组织样本中的细胞结构、病理变化和肿瘤转移等细节进行观察和分析，为病理学家提供更准确的诊断和治疗决策依据。

多模多通道激光器产品参数

参数	SC4LM
波长	405nm，488nm，525nm、638nm
中心波长	偏差 5nm 以内
光纤后输出功率	＞500mw
光纤输出方式	SMA905，纤芯 1.5mm 或者 400um，0.39NA，铠甲光纤
激光类型	连续激光
单色性	<10 nm
功率稳定性	<2%
激光控制强度精度	1%
机型	光电一体机
软件控制	RS232
软件 SDK	支持 SDK 或串口协议二次开发。提供的操作软件、SDK、依赖库等

多模多通道激光器机器说明

1 显示屏
2 电位器
3 状态显示灯
4 钥匙开关

1 光纤
2 100-240VAC
3 SIGNAL IN
4 风扇
5 485通讯协议
6 开关


硬件连接参考图	激光器前面板的蓝色指示灯“Power”亮起，红色报警指示灯“Alarm”也同时亮起，红色报警指示灯“Alarm”三秒后自动熄灭	激光电源后面板的电源开关置于“ON”开启状态，红色电源指示灯常亮，表明电源已接通	运行中

转盘共聚焦显微镜实采图集

高清视频与图片：如有需要高清版实采图与视频请与我们联系

免费测样服务：我们提供免费测试服务，如果您有相关样品需要检测，可下载并填写样品测试表，更多详情请联系我们

小鼠神经3D断层扫描，20X物镜扫描深度~100微米，

（实采原图，未经图像处理）

小鼠神经断层扫描3D重构，20X物镜扫描深度~100微米

小鼠神经3D断层扫描，60X物镜扫描深度~100微米，

（实采原图，未经图像处理）

小鼠神经断层扫描3D重构，60X物镜扫描深度~100微米

（图片经背景降噪处理）

斑马鱼3D断层扫描（显微镜系统采用Olympus IX83）

细胞有丝分裂 CETN1-GFP绿色，SiR-DNA蓝色（显微镜系统采用Nikon Ti2)

BPAE-60X1.2NA-405nm-CF

BPAE-60X1.2NA-488nm-CF

BPAE-60X1.2NA-525nm-CF

BPAE-60X1.2NA-多色融合-CF

小鼠脑神经，20X08NA，488nm激光通道，宽场（左图）与转盘（右图）效果对比

SpinDisk Standard-20X -0.5NA-405/488/525-小鼠肠组织包埋切片样本多色融合与大图拼接

全图尺寸1.8mmX1.25mm 由 56 张局部图拼接而成

小鼠肠组织包埋切片-60X-1.2NA-405nm-WF

小鼠肠组织包埋切片-60X-1.2NA-405nm-CF

小鼠肠组织包埋切片-60X-1.2NA-488nm-CF

小鼠肠组织包埋切片-60X-1.2NA-双色融合-CF

小鼠脑神经，20X05NA，488nm激光通道，0.5um层切100um厚度的三维重构

FISH荧光原位杂交技术与转盘共聚焦显微系统

FISH（Fluorescence In Situ Hybridization）荧光原位杂交技术是一种在细胞或组织中定位特定核酸序列的重要方法。通过标记DNA或RNA探针，结合荧光显微镜，FISH技术能够在细胞水平上准确定位和检测特定的基因、染色体结构和功能区域，对于细胞遗传学、肿瘤学、发育生物学等领域的研究有着重要的应用价值。

然而，宽场荧光显微镜由于受到光学衍射极限的限制，当采用波长为561 nm 的激发光时，FISH 探针的成像分辨率约为300 nm，当细胞核中两个或多个的荧光探针距离小于成像分辨率时，将无法对其进行准确计数。要实现对阳性患者的HER2基因水平的精确统计，需要采用更高分辨率的成像技术。另外，宽场荧光显微镜不适用于成像组织切片，因为会检测到太多的离焦模糊。

观察方式	优点	缺点
宽场荧光显微镜	用于FISH病理诊断的主要成像工具之一。相对较简单易用，成本较低。可以在细胞中较容易确定FISH点坐标。	受到光学衍射极限的限制，成像分辨率较低。无法准确计数核内距离小于分辨率的荧光探针。不适用于成像组织切片。
激光扫描共聚焦显微镜	提高了成像信噪比，具有更好的成像质量。可以通过荧光免疫组织化学同时可视化多个突触结构标记。	成像速度较慢，不适合实际的FISH诊断应用。使用光电倍增管的量子效率相对较低。
转盘共聚焦显微镜	更快的成像速度和更高的成像分辨率。对于同时量化多个突触组分的数量和估算组织切片中蛋白质水平是出色的工具。更快更好的三维成像 sCMOS相机具有较高的量子效率，成像质量较高。减少光漂白和光毒性	空间分辨率略低于点扫共聚焦显微镜。

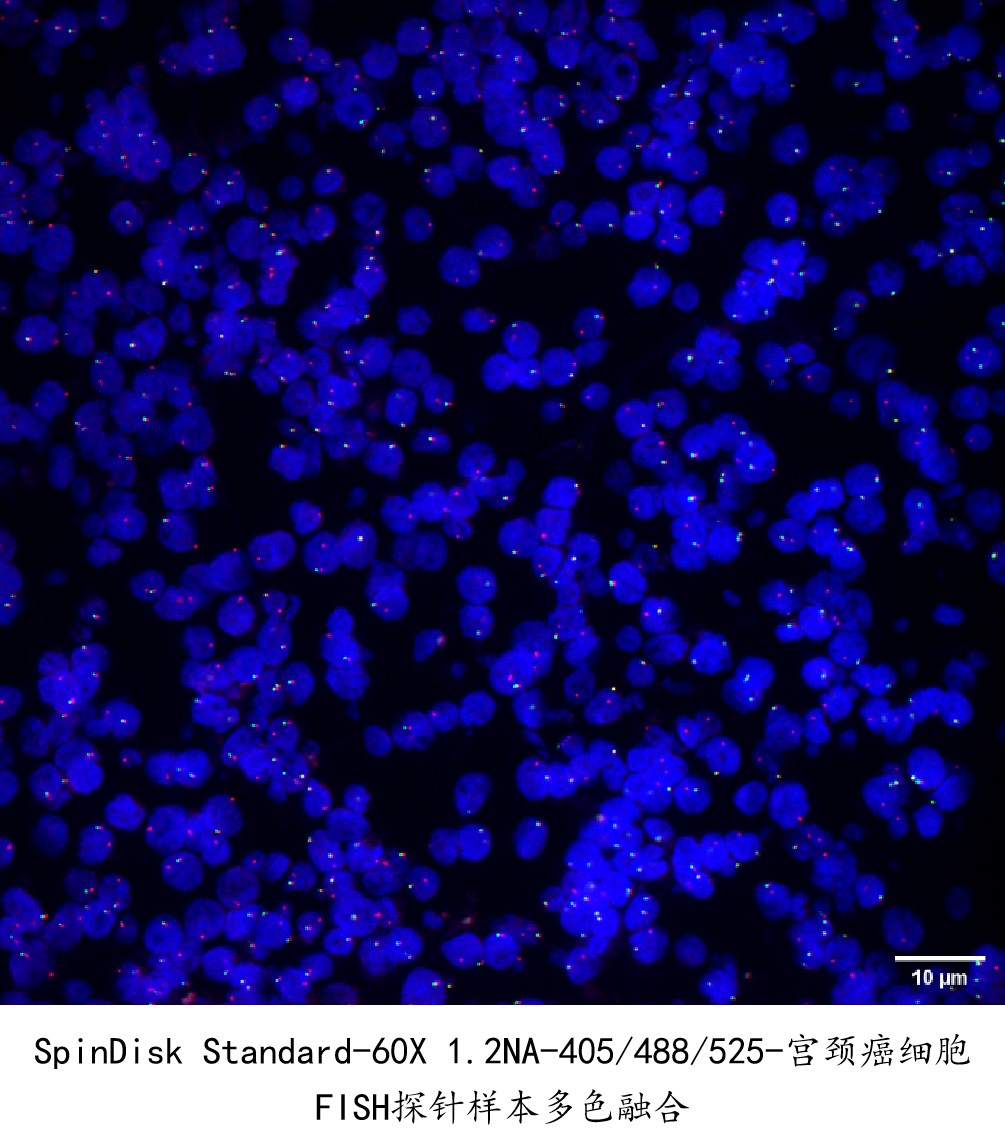

通过结合SpinDisk Standard与FISH技术，我们的系统突破了传统成像的局限性，为FISH成像提供了卓越的解决方案，具备以下关键功能：

大视野图像拼接：轻松将多个局部图像拼接成一幅完整的图像，显著扩展视野范围。
多通道成像与融合：支持同时捕获多个荧光通道，并将其融合呈现，提供更全面的检测结果。
图像处理与分析：内置强大的图像处理软件，优化图像质量，提升对比度和清晰度。提供定量分析工具，轻松计算荧光信号的强度、分布和相关性。
三维重构与渲染：实现样品的三维重构，提供逼真的三维成像效果，帮助深入了解样品的空间结构。
精确荧光定位：针对多色荧光标记，系统能够精准定位和分析信号的分布情况。
Z-stack数据处理：沿Z轴获取并叠加图像，重建样品的立体形态。
全自动多维扫描：支持多维度自动扫描，实现全方位覆盖与高效数据采集。

这一全面集成的成像解决方案，助力用户在FISH实验中获得更清晰、精准的结果，为科学研究和临床应用提供了强大支持。
